高级应用¶

概述¶

本章提供了无人机在复杂任务场景下的增强功能，这些功能旨在扩展无人机的应用范围，提高任务执行效率和安全性，满足专业用户的高级需求。

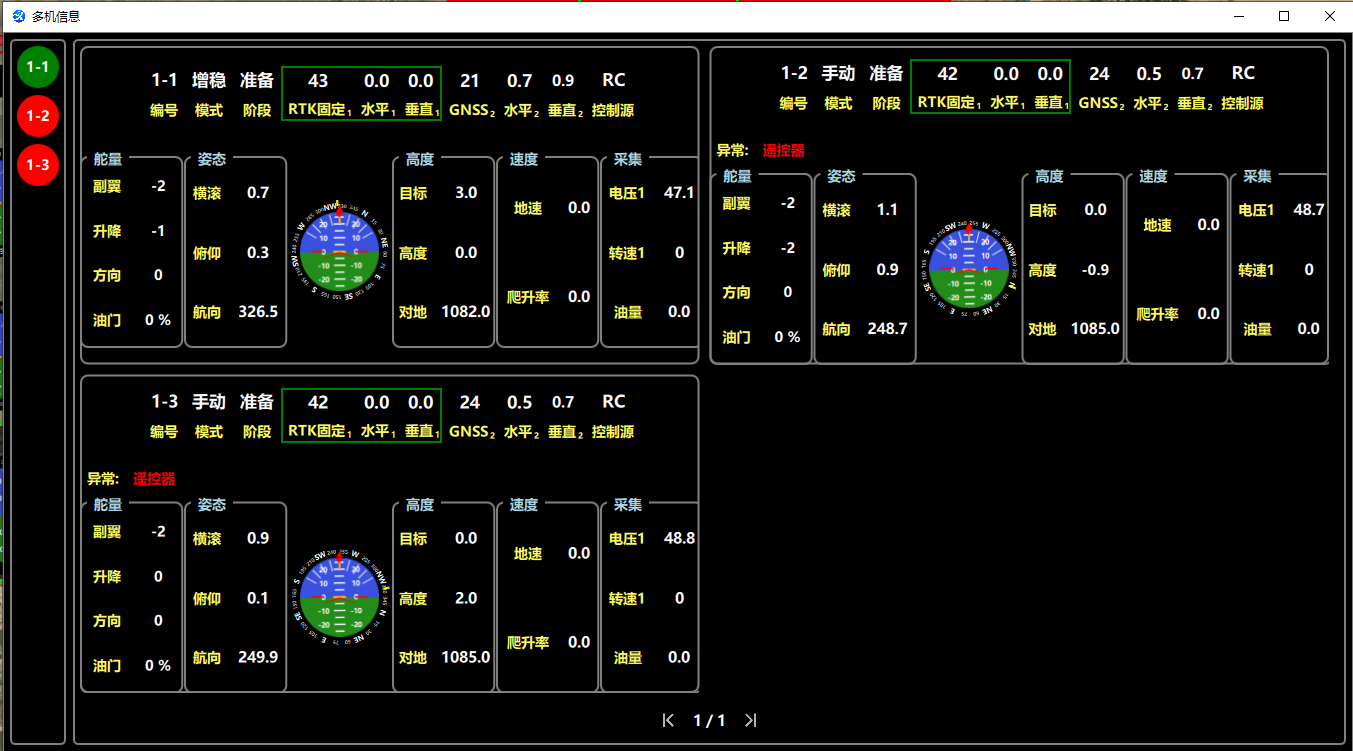

多机信息¶

多机信息显示界面在更多设置中打开。

可显示当前地面站软件上连接的所有无人机的状态和异常信息。如果某无人机存在异常，也会在左侧变红提示。

使用提示：

双击“多机信息”界面的仪表盘，可将主界面切换为此飞机的信息显示。
双击“多机信息”界面左侧的飞机编号，可在“多机信息”界面中切换显示当前飞机。

注意：“多机信息”界面仅在多机模式下存在。

移动跟随¶

功能简介¶

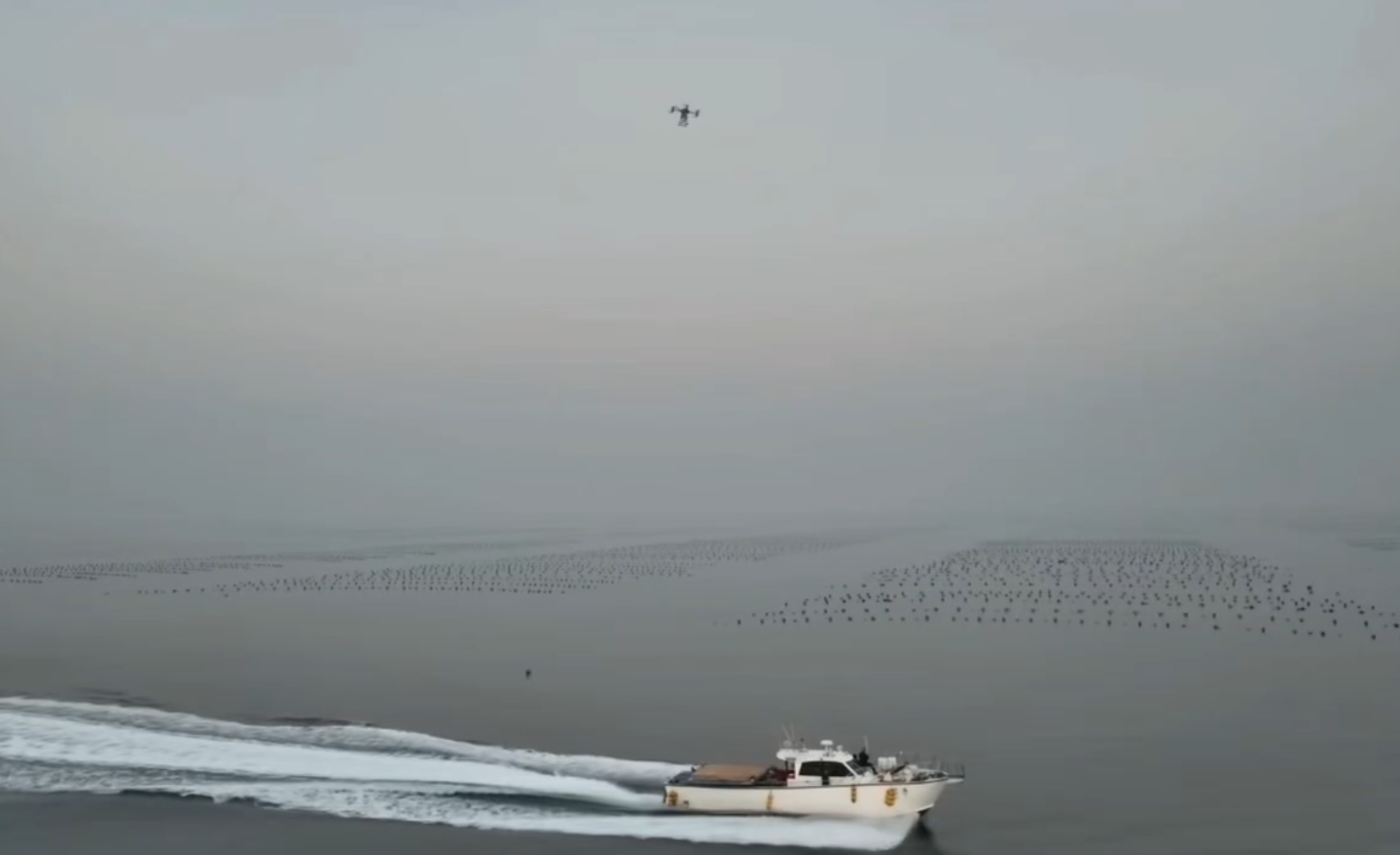

在一些特定的场景下，比如：海事侦察、海山科研、高层消防、机动部队侦察、赛事直播等，需要无人机跟随平台移动进行起飞和降落。

Q：什么是移动跟随？

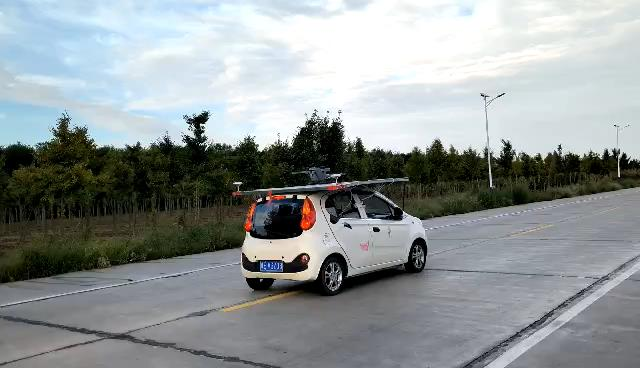

A：无人机自动跟随移动平台同步飞行，可以在车、船载安装，无人机可以自动跟随车船行驶，提高了系统的机动性，使任务部署和团队协作更加灵活。

Q：相对于常规无人机具备哪些优势？

A：搭配移动平台端（车辆或舰船上）高精度惯导系统及相对定位定向系统，可使无人机在狭小的移动平台上进行自主起飞和精准降落，同时支持伴随移动平台飞行。

若需要使用该功能，可联系翔仪商务经理咨询。

地面站设置说明¶

使用本地基站采集¶

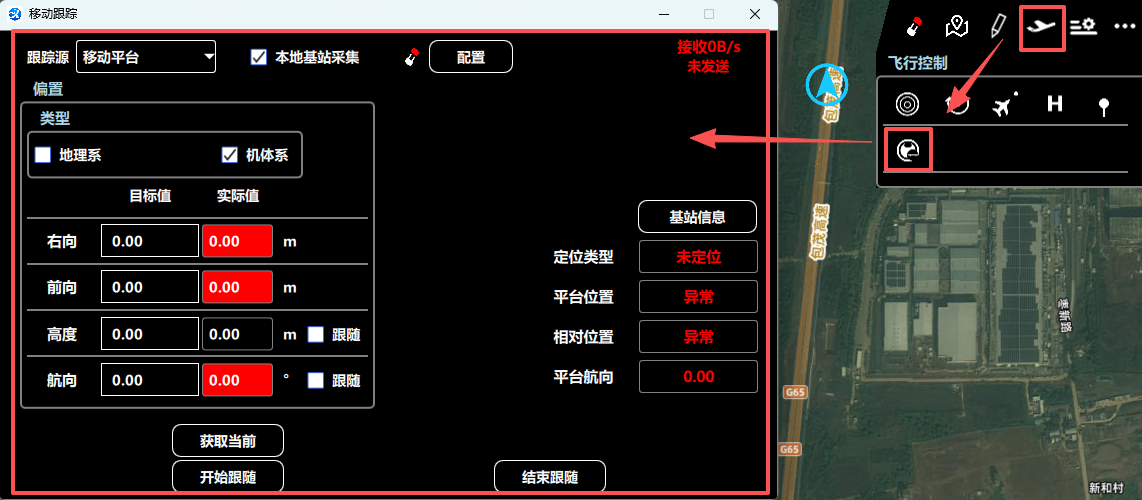

首先打开地面站，在飞行控制界面打开移动跟随功能，界面如下所示：

名称	内容	含义
跟踪源	选择为“移动平台”	---
地理系-东北向距离	以 00 点为原点，以地理的东西南北作为坐标轴方向设置跟随点	东向正值向东，负值向西；北向正值向北，负值向南
机体系-前后左右偏置	以 00 点为原点，以平台前向的前后左右为前后左右设置跟随点	左右正值向右，负值向左；前后正值向前，负值向后
高度	相对于 00 点的相对高度	正值向上，负值向下
高度跟随	是否以设定相对高度进行跟随	相对 00 点的高度
航向	相对于平台前向的相对航向	正值顺时针，负值逆时针
航向跟随	是否以设定相对航向进行跟随	相对平台前向的航向
定位类型	当前相对位置的定位精度	50-正常； 100-机载端相对定位丢失； 0-所有相对定位丢失
获取当前	将飞机当前相对位置填写到目标值内	---
开始跟随	根据填写的相对值进入跟随模式
结束跟随	退出跟随模式

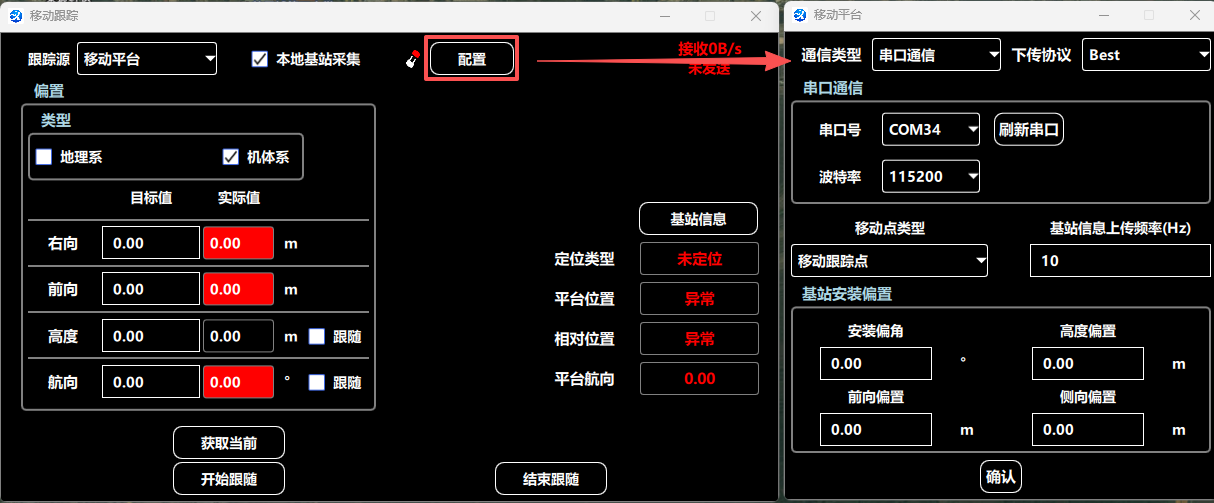

点击“配置”按钮，打开基站信息配置界面，如下图所示：

名称	含义
通讯类型	默认选择为“串口通信”
下传协议	选择为“Best”
串口通信	选择串口线B对应的串口号，波特率选择115200
移动点类型	选择为“移动跟踪点”
上传频率	10Hz
安装偏角	根据实际情况填写双天线安装偏角
高度偏置	保持默认为0
前向偏置
侧向偏置

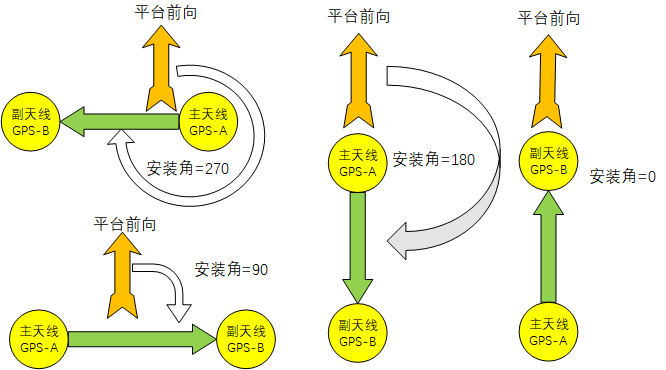

地面基站双天线安装偏角设置方法如下：

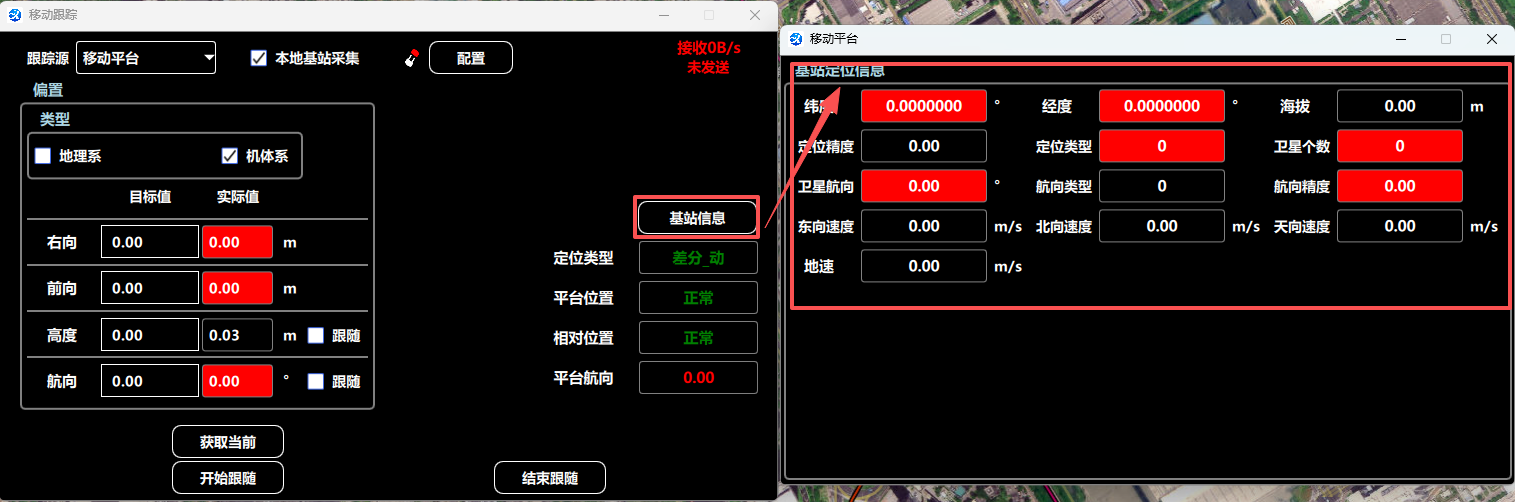

地面基站配置完成后点击“确认”并关闭此界面，然后在移动跟踪界面，点击连接，状态变为“绿色”，表示已连接到基站信息通讯串口。点击“基站信息”按钮，打开基站信息查看界面。正确建立通讯后，可以看到基站实时更新，如下图：

不使用本地基站采集¶

注意 :

与“使用本地基站采集”的区别在于地面是否连接2根串口线，若仅连接1根串口线，则地面站打开串口即可，打开移动跟随界面观察动平台的信息即可。

点相对位置补偿¶

设备连接上电
- 机载端上电，正确连接地面端并上电，正确配置地面基站信息，正确连接到基站信息串口，观察飞机相对定位状态为50且稳定。
- 根据需要，勾选“高度跟随”，“航向跟随”。一般情况可以全部勾选。

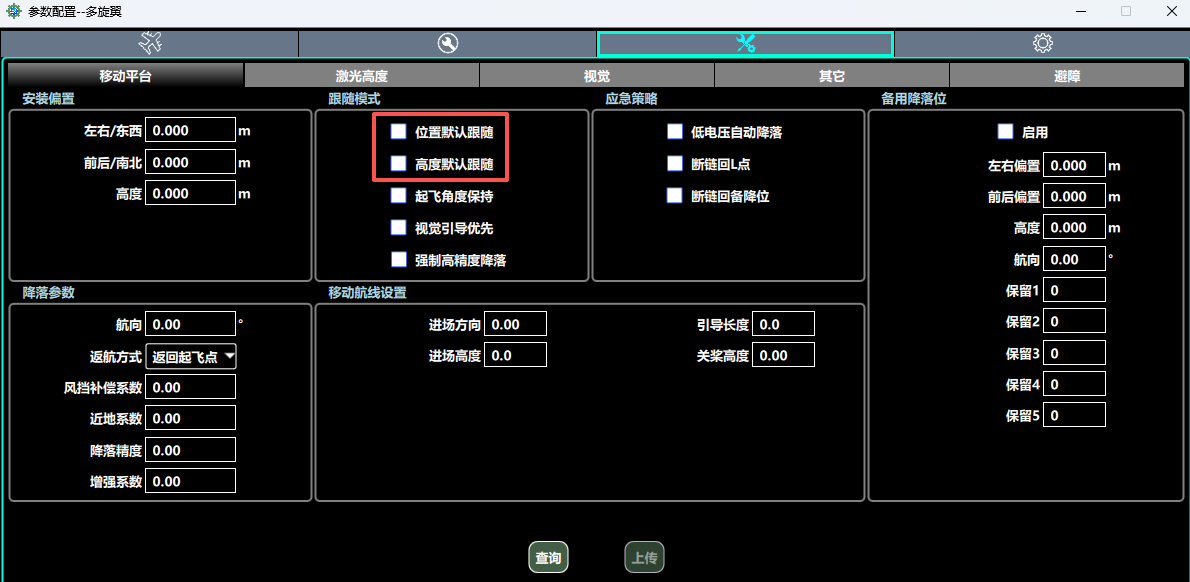

- “安装向导”界面，选择“移动平台设置”界面，勾选默认跟随。界面参数如下：

00点相对位置设置
- 确认飞机返航方式为“返回00点” ；
- 将飞机放置于起降平台上（此相对位置点称之为00点），在“移动跟踪界面，点击“获取当前”；
- 手动将右向偏置，前向偏置和高度偏置，分别填写到“移动平台”界面的左右安装偏置，前后安装偏置和高度安装偏置中，点击上传；
- 观察此时飞机所在点的相对位置和高度已变成0附近，说明00点位置修正成功，飞机将以此点的相对位置为00点。

起飞检查¶

规划合适的飞行航线，并检查航点信息是否合适;
点击“起飞检查”按钮，打开起飞检查界面，按照起飞检查流程提示，依次进行起飞检查。

注意 :

起飞检查非常重要，请仔细检查并确认。

增稳模式跟随飞行¶

起飞，确认平台信息配置无误，确认基站信息正确，有两种起飞方法：
- 增稳模式下遥控器解锁起飞（或者手动模式起飞，起飞后切换到增稳模式），起飞到一定高度后，摇杆归中，飞行阶段变为“起飞/起飞完成-跟随”，飞机自动跟随当前相对于平台的位置和高度。
- 增稳模式，地面站软件双击“起飞”按钮，电机预旋，再次双击，飞机跟随起飞到起飞高度（默认5m）与平台保持相对静止。
降落
- 控制源为RC，可以将飞行模式切换到“手动”，手动操纵飞机降落；或者在增稳模式飞机位置跟随情况下（横滚和俯仰摇杆归中），只收低油门摇杆，飞机保持位置跟随降高，降落到移动平台上。
- 若控制源为GS/Bar，双击 “回家降落/返航”，飞机将返航到00点位置跟随，再次双击“回家降落”，飞机将以跟随模式降落并加锁。

自主模式跟随飞行¶

起飞前请确保常规起飞检查已完成，并再次检查航线规划是否合理，确保航线已正确上传，确保飞行场地满足飞行航线要求。检查飞机相对定位状态为50稳定，基站信息界面无红色警告。

将飞行模式切换到“自主”模式，飞机自动进入“自主-跟随”模式。
双击起飞按钮，电机预旋，再次双击起飞按钮，飞机跟随起飞，跟随移动平台飞行并同时爬高，爬升到一号航点高度后跟随，飞行阶段变为“自主-起飞完成-跟随”。
发送执行直飞航点指令，飞机转动航向对准1号点，退出跟随进入航线巡航飞行，飞行阶段变为“自主-巡航”。
当飞机飞行完所有航点后，飞机将自动进入跟踪模式，并开始返航（飞行阶段为自主-返航-跟随），飞机以最后一个工作航点的高度飞往L点上空对准平台航向开始跟随，飞行阶段为自主-跟随。
双击“回家降落”按钮，飞机开始跟随降高（飞行阶段为自主-降落-跟随），降落完成后自动加锁。

注意 :

飞机在飞行时，请注意观察飞机状态，确保飞行器安全，包括：

起飞前确保飞机已勾选默认跟随，相对定位50稳定，基站信息界面无红色告警显示;
飞机处于跟随模式飞行时，请确保相对定位50稳定，基站信息界面无红色告警显示;
飞机处于航点模式飞行时，注意监测电池电压，卫星定位状态是否正常。

地形跟随¶

功能简介¶

翔仪飞控多旋翼系列飞控支持扩展仿地飞行功能，可选配毫米波雷达等传感器测量对地高度，实现仿地飞行。飞控支持增稳和自主模式下的仿地飞行。若需要使用该功能，可联系翔仪商务经理咨询。

若您的系统已经支持该功能，飞行前请阅读相关说明，如下：

参数配置¶

增稳模式仿地飞行配置¶

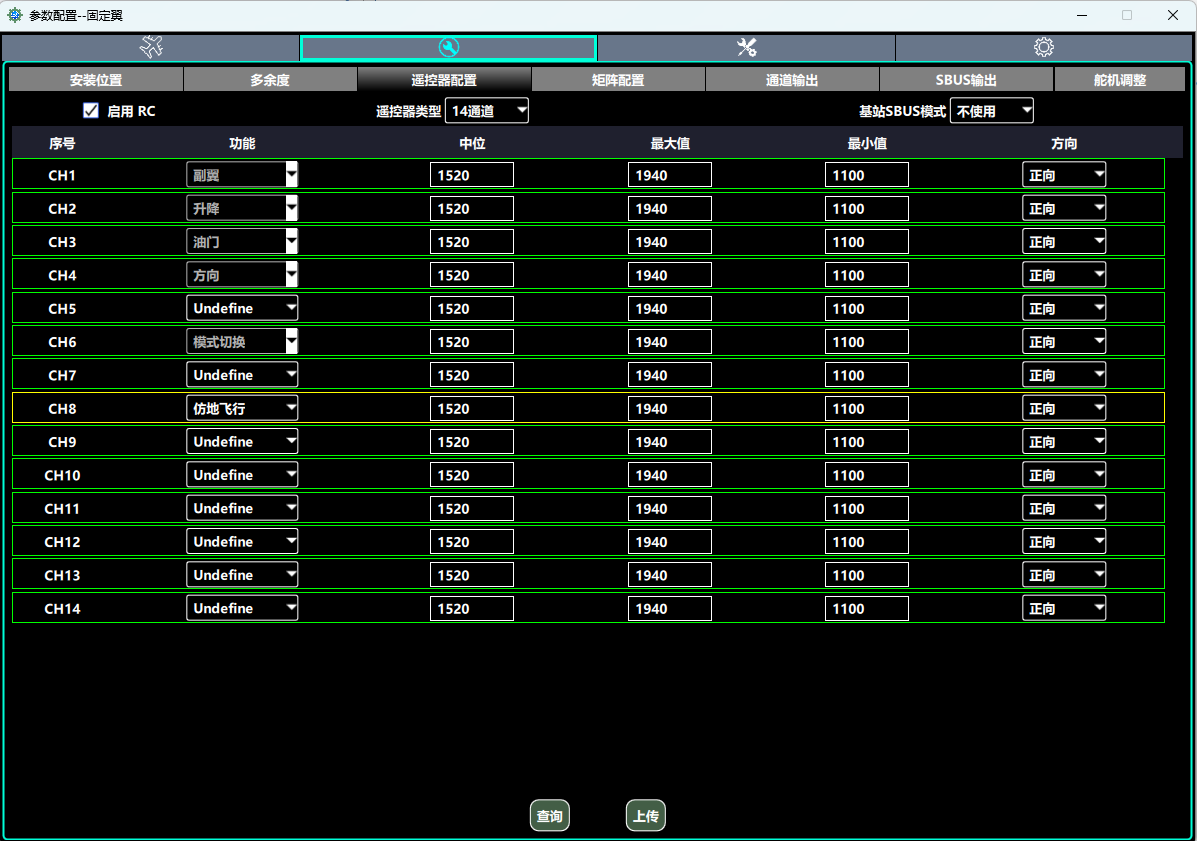

在遥控器参数设置”中，将闲置遥控器通道的功能配置为“仿地飞行”。并在遥控器上给对应通道设置一个硬件开关用于增稳模式下开启仿地飞行。界面设置如下：

自主模式仿地飞行配置¶

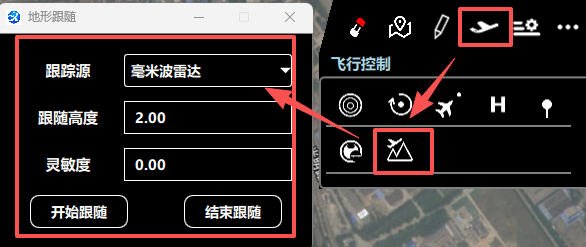

在更多设置菜单中打开地形跟随界面，跟踪源选择毫米波雷达，跟随高度根据需要设置，灵敏度请保持为 0。界面如下：

飞行说明¶

增稳模式下，油门杆归中锁定高度后，开启仿地开关，自动锁定当前对地高度，飞行时一直保持设定对地高度。
自主模式下，打开地形跟随界面，设置跟随高度。在飞机进入自主-巡航阶段后，点击开始跟随，即进入仿地飞行，飞机根据设定好的对地高度自主飞行。

飞行测试流程¶

注意 :

必须已飞行完遥控，增稳和自主飞行测试，并且在飞机飞行状态稳定的情况下，再进行仿地飞行的测试。

手动模式飞行¶

手动模式下，在平地、斜坡上飞行，观察数据变化是否正确：

向上、向下运动，观察对地高度变化是否正确；
平地上长时间飞行，观察数据是否正确（是否会出现野值）；
在平地、斜坡上飞行，观察数据变化是否实时变化（测试跟随性）。

增稳模式仿地飞行¶

手动模式下，测试对地雷达测量值正常后，可以测试增稳仿地飞行。

在平地上，进行仿地飞行：
- 增稳起飞，悬停在合适的高度（建议 8~15m），打开仿地飞行开关（遥控器上硬件开关），在仿地模式下飞行，观察飞行状态是否稳定，仿地效果是否良好。
在斜坡上，进行仿地飞行：
- 增稳起飞，在合适的高度（建议 8~15m），打开仿地飞行开关（遥控器上硬件开关），在仿地模式下沿斜坡飞行，观察飞行状态及地面站软件数据。
  - 飞机向坡下运动时，目标高度减小，对地高度锁定（相对斜坡高度基本保持不变），飞机表现为沿斜坡向下飞行。
  - 飞机向坡上运动时，目标高度增加，对地高度锁定（相对斜坡高度基本保持不变），飞机表现为沿斜坡向上飞行。

自主模式仿地飞行¶

增稳模式下仿地飞行状态测试稳定后，可以测试自主模式仿地飞行。

在平地上进行自主仿地飞行：
- 规划航线（初次测试速度设置小一点），待飞机进入自主-巡航阶段后，打开地形跟随界面，设置跟随高度（初次测试跟随高度可以高一点），进入仿地飞行模式，观察整个飞行过程，飞行状态是否稳定，仿地效果是否良好。
在斜坡上进行自主仿地飞行：
- 规划航线（初次测试速度设置小一点），待进入巡航阶段后，打开地形跟随界面设置合适的跟随高度，并点击开始跟随，飞机开始自主仿地飞行，观察整个飞行过程，飞行状态是否稳定，仿地效果是否良好。
  - 飞机向坡下运动，目标高度减小，对地高度保持不变。
  - 飞机向坡上运动，目标高度增加，对地高度保持不变
任务结束后，点击退出跟随，飞机飞行至航线设定高度返航。

注意 :

若任务结束后，没有退出仿地，则以设定的仿地高度返航，飞机飞行相对高度会较低，可能发生碰撞，请务必在飞机进入返航前退出仿地飞行。
若已进入返航阶段后退出跟随，则以当前高度返航。
测试过程中巡航速度由小到大进行测试。

第三方交互¶

功能简介¶

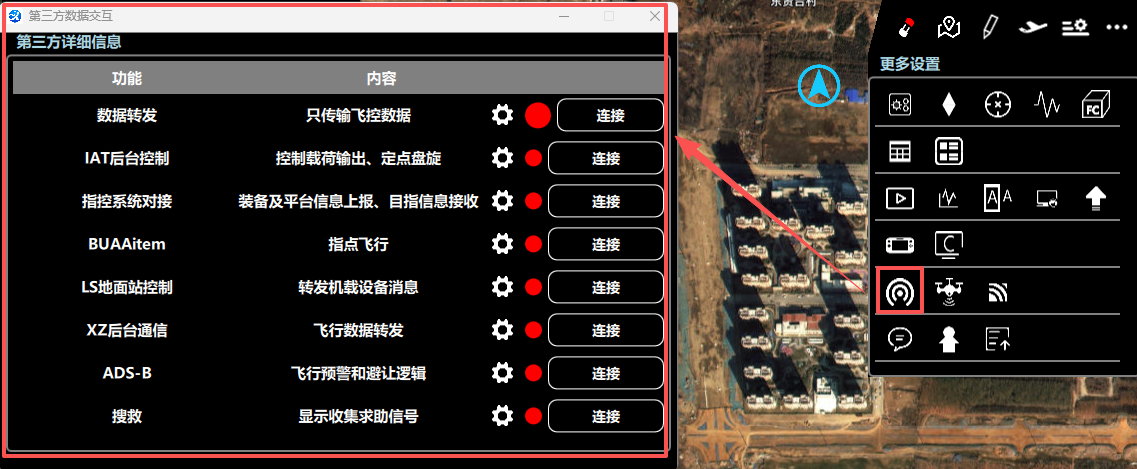

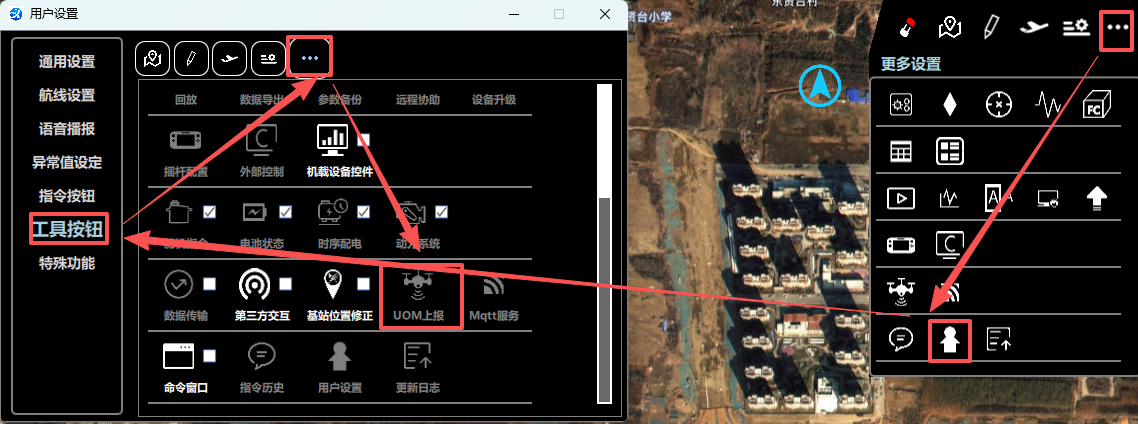

打开“用户设置”，切换到“工具按钮”界面，勾选“第三方交互”功能即可，如下图所示：

数据转发¶

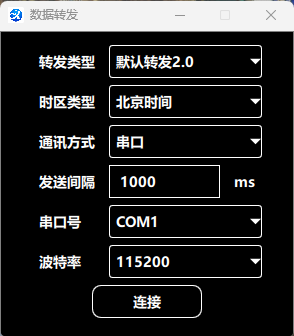

上图所示，点击“数据转发”可打开设置界面，如下图所示：

注意：

使用该功能时，请联系翔仪工程师。

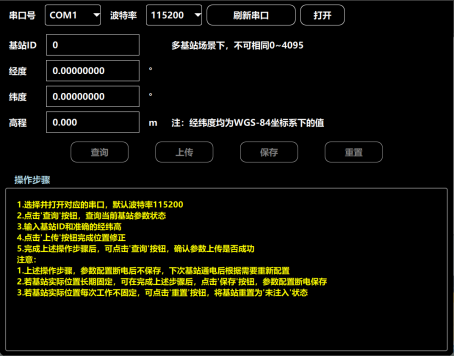

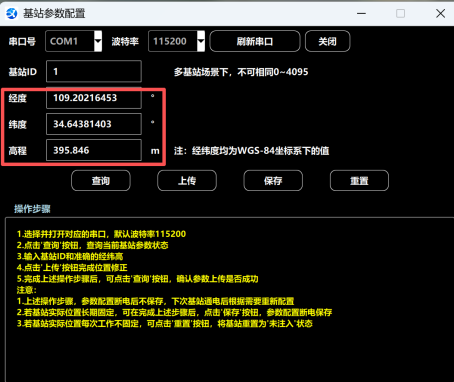

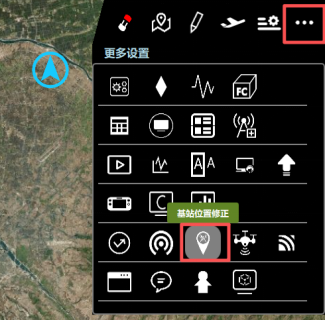

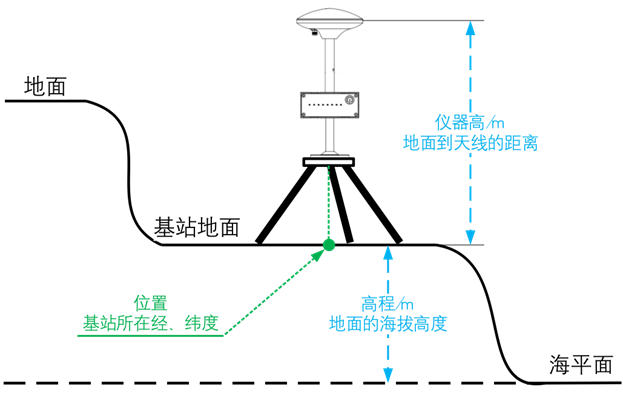

基站位置修正¶

使用场景¶

单基站RTK定位场景下，对基站位置进行精准修正，确保基站作为差分基准的位置精度，为无人机提供有效差分修正数据，保障无人机厘米级定位准确性；
多基站RTK组网定位场景下，对所有基站位置进行统一标定，使各基站归算至同一误差参考体系，避免无人机飞行过程中切换不同基站时，因基站间位置基准偏差引发的定位跳变、偏移问题，保障无人机定位的连续性与稳定性。
