系统使用¶
概述¶
为保障飞控系统稳定可靠运行，避免因安装不当引发的设备故障与飞行风险，请严格遵循产品使用指南中的要求，指南涵盖飞控、RTK模块、卫星天线、磁罗盘等核心模块的安装要求与注意事项。
默认逻辑通道定义¶
接线表¶
| 布局形式 | 通道1 | 通道2 | 通道3 | 通道4 | 通道5 | 通道6 |
|---|---|---|---|---|---|---|
| 标准布局 | 副翼 | 升降 | 油门 | 方向 | 保留 | 保留 |
| V尾 | 左副翼 | 右副翼 | 油门 | 左V尾 | 右V尾 | 保留 |
| 飞翼布局 | 左副翼 | 右副翼 | 油门 | 保留 | 保留 | 保留 |
其他剩余通道功能保留为未定义，可以根据需求，在地面站“通道配置”界面上设置为特定功能（如：启动、熄火、刹车、开伞等）。
如果飞机上还需要高低电平类型的控制信号（如：启动、熄火、刹车、开伞），可以在地面站“通道配置”界面上，勾选对应闲置通道的“IO”选项并选择要使用的功能。
接线示意图¶

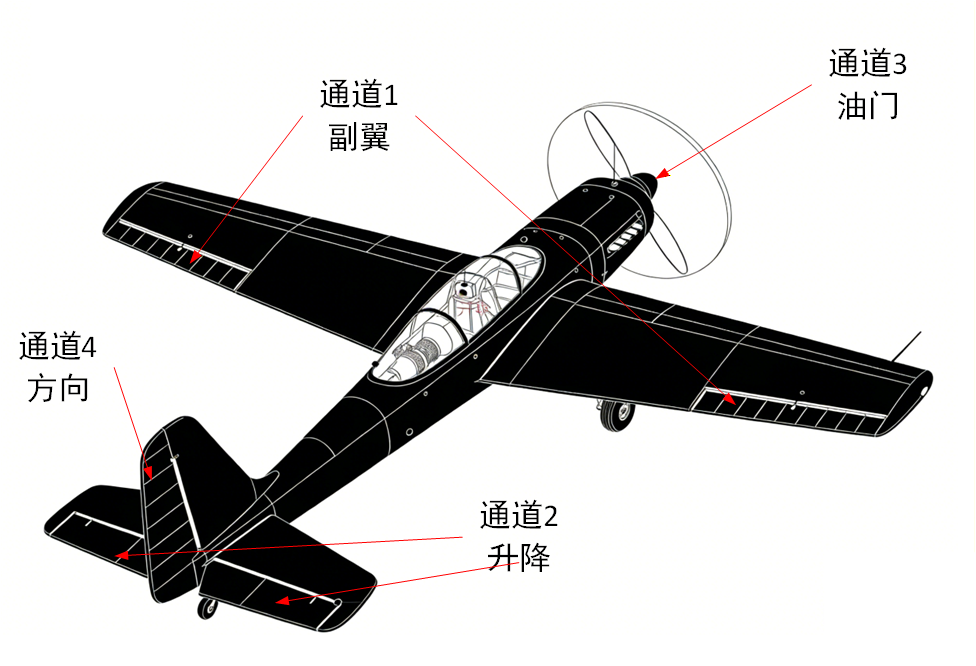

标准布局¶

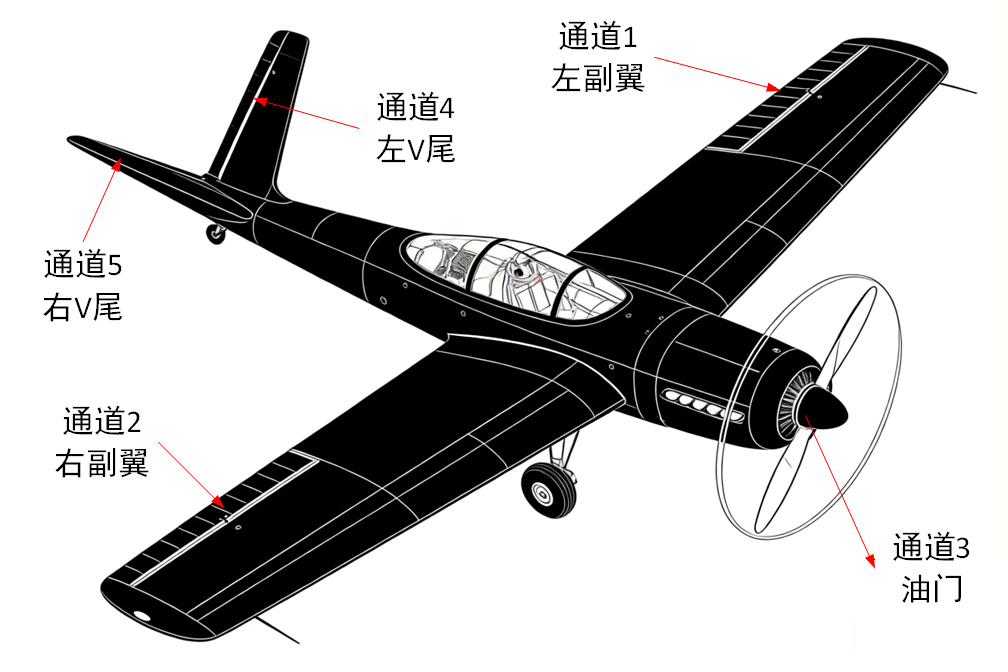

V尾布局¶

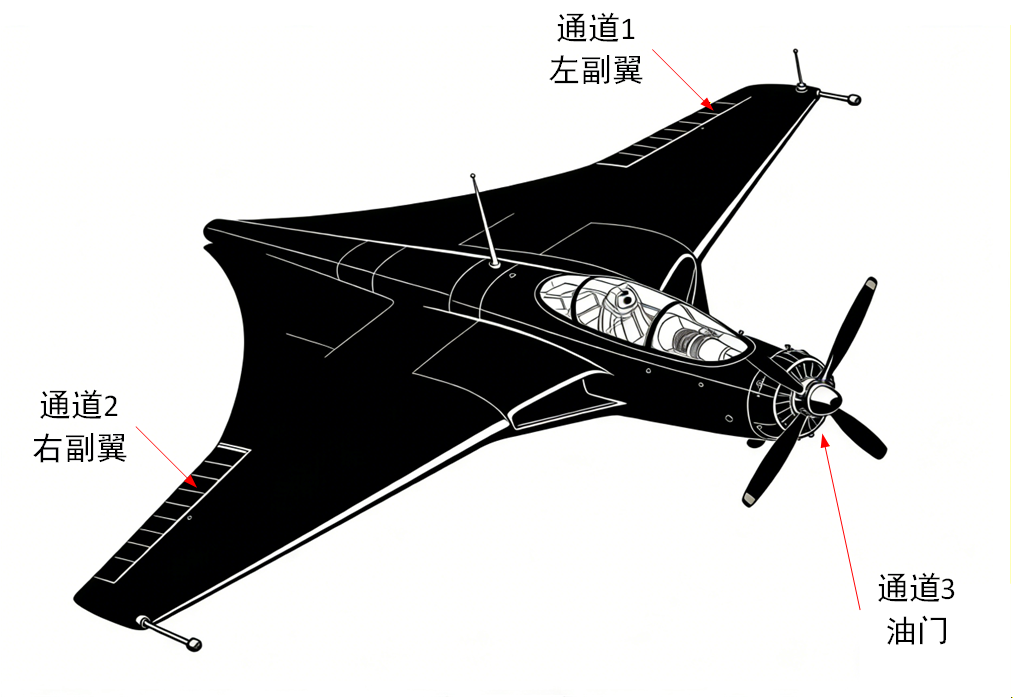

飞翼布局¶
